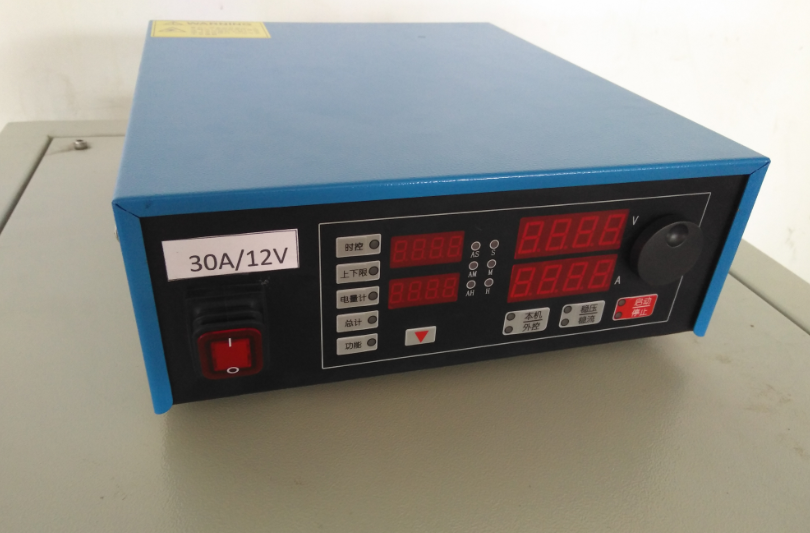

SMDF(S)系列脉冲电镀电源
2018-08-12 14:57:36
产品概述与用途
本产品采用IGBT开关整流、PWM斩波技术+DSP微机数字控制技术及触摸屏操作系统,具有单向直流脉冲、双向直流脉冲自动恒流、自动恒压控制功能。脉冲幅值连续可调、脉冲占空比可调、频率可调。人机界面良好,可视性强。可自动存储、记录电镀电流、电压、槽液温度等实时工艺曲线。可存储或调用多套工艺参数,自动化程度高,可大幅度提高工作电镀膜层的光洁度、致密性、耐蚀性、降低孔隙率、消除氢脆、提高产品镀层质量,节约大量希贵金属。可广泛作为航空、航天、兵器、船舶等企业以及科研院所电镀金、银、钯、钛等希贵金属的脉冲电镀用整流电源。
产品主要规格参数
●供供电电源条件:3相AC380V,400v,450V等,频率50HZ
●额定输出电流:500mA,1000mA,2000mA,5000mA,10A,20A,50A,100A,200A,300A,500A,1000A,●1500A,2000A,3000A等任意电流规格
额定输出电压范围:6V,12V,15v,18V,24V,36V等任意电压规格。
主要技术特点
1.操作方式:本控/远控操作模式可选择
2.输出控制方式:单向脉冲、双向脉冲输出控制可选择;
3.输出恒定控制模式:恒流、恒压控制模式可选择
4.软启动时间:软启动工作时间可在0-200S范围内整定
5.高控制精度:控制精度≤±1%

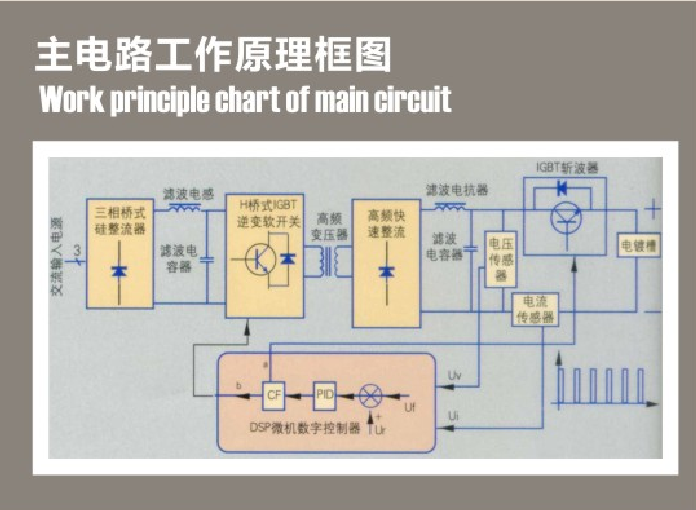

6.整流方式:IGBT逆变软开关整流,PWM脉冲步调制IGBT斩波控制方式
7.脉冲步调频率范围:1000-8000HZ
8.人机操作界面:PLC彩色触摸屏
9.主控制器:DSP微机数字触发控制,PWM脉宽调节控制,脉冲移相分辨率≤1μs;
10.主要保护功能:交流电源缺相、过压、欠压、快速熔断器熔断报警及断路器保护;输出过流、限流保护、输出短路、瞬时过载保护,IGBT开关模块、快速整流元件、开关整流变压器、汇流铜母线超温过热、风机过热或水压过高、过低封锁PWM触发脉冲保护
11.通讯方式:可根据客户需要配置CAN总线、 PROFIBUS、 ETHERNET工业以太网、RS485、RS232光纤通讯,实现远程群控或监控
12.具有1-5段恒流缓升、缓降阶段数控制,每段氧化电流和氧化时间可分别设定
13.可实时记录工作阶段正反向电流/电压,脉冲电流/电压幅值、脉冲占空比、脉冲频率、氧化时间、槽液温度等多个工艺参数和实时曲线
14.远程操作控制箱:可根据客户现场情况配置远程操作控制箱,主机与远控箱分开防止,现场操作更加方便,主机防腐保护显著增强
15.可存储或调用5套工艺参数,缩短加工编程时间
16.可通过RS485通信接口与计算机相连接,或通过U盘存储后转存于计算机中,方便客户档案保存,分析氧化工件的产品工艺质量
17.工件镀层质量:致密性、光洁度、抗腐蚀能力显著优于普通电镀工艺
