开关电源微介绍

开关电源具有体积小、效率高的一系列优点。已广泛应用于各种电子产品中。然而，由于控制电路复杂，输出纹波电压高，开关电源的应用也受到限制。它

电源小型化的关键是电源的小型化，因此必须尽可能地减少电源电路的损耗。当开关电源工作在开关状态时，开关电源的开关损耗不可避免地存在，损耗随着开关频率的增加而增大。另一方面，开关电源中的变压器和电抗器等磁性元件和电容元件的损耗随着频率的增加而增加。它

在目前市场上，开关电源中的功率晶体管大多是双极型晶体管，开关频率可以达到几十kHz，MOSFET开关电源的开关频率可以达到几百kHz。必须使用高速开关器件来提高开关频率。对于开关频率高于MHz的电源，可以使用谐振电路，这被称为谐振开关模式。它可以大大提高开关速度。原则上，开关损耗为零，噪声非常小。这是一种提高开关电源工作频率的方法。采用谐振开关模式的兆赫变换器。
开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60 KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设 备所需要的。需要说明的是，我们经常所说的“开关电源”其实是“高频开关电源”的缩写形式，和电源本身的关闭和开启式没有任何关系的。

开关电源分类介绍

开关电源具有多种电路结构：（1）根据驱动方式，存在自激和自激。它

2）根据DC／DC变换器的工作方式：（1）单端正激和反激、推挽式、半桥式、全桥式等；2）降压式、升压式和升压式。它

（3）根据电路的组成，有谐振和非谐振。它

（4）根据控制方式分为：脉宽调制（PWM）、脉冲频率调制（PFM）、PWM和PFM混合。（5）根据电源隔离和反馈控制信号耦合方式，存在隔离、非隔离和变压器耦合、光电耦合等问题。这些组合可以形成各种开关模式电源。因此，设计者需要根据各种模式的特点，有效地结合起来，生产出高质量的开关稳压电源，以满足需要。

开关电源原理解析

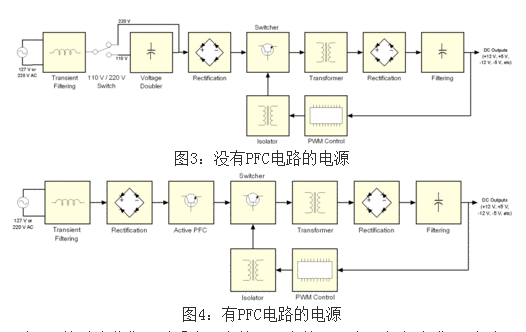

下图3和4描述的是开关电源的PWM反馈机制。图3描述的是没有PFC(Power Factor Correction，功率因素校正) 电路的廉价电源，图4描述的是采用主动式PFC设计的中高端电源。

通过图3和图4的对比我们可以看出两者的不同之处：一个具备主动式PFC电路而另一个不具备，前者没有110/220 V转换器，而且也没有电压倍压电路。下文我们的重点将会是主动式PFC电源的讲解。

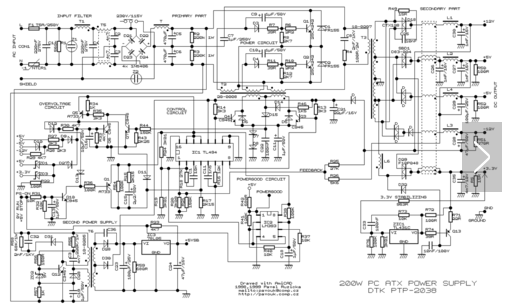

为了让读者能够更好的理解电源的工作原理，以上我们提供的是非常基本的图解，图中并未包含其他额外的电路，比如说短路?；ぁ⒋缏芬约癙G信 号发生器等等。当然了，如果您还想了解一下更加详尽的图解，请看图5。如果看不懂也没关系，因为这张图本来就是为那些专业电源设计人员看的

你可能会问，图5设计图中为什么没有电压整流电路？事实上，PWM电路已经肩负起了电压整流的工作。输入电压在经过开关管之前将会再次校正，而 且进入变压器的电压已经成为方形波。所以，变压器输出的波形也是方形波，而不是正弦波。由于此时波形已经是方形波，所以电压可以轻而易举的被变压器转换为 DC直流电压。也就是说，当电压被变压器重新校正之后，输出电压已经变成了DC直流电压。这就是为什么很多时候开关电源经?；岜怀浦狣C-DC转换器。

馈送PWM控制电路的回路负责所有需要的调节功能。如果输出电压错误时，PWM控制电路就会改变工作周期的控制信号以适应变压器，最终将输出电压校正过来。这种情况经?；岱⑸赑C功耗升高的时，此时输出电压趋于下降，或者PC功耗下降的时，此时输出电压趋于上升。

在看下一页是，我们有必要了解一下以下信息：

★在变压器之前的所有电路及?？槌莆皃rimary”（一次侧），在变压器之后的所有电路及?？槌莆皊econdary”（二次侧）；

★采用主动式PFC设计的电源不具备110 V/ 220 V转换器，同时也没有电压倍压器；

★对于没有PFC电路的电源而言，如果110 V / 220 V被设定为110 V时，电流在进入整流桥之前，电源本身将会利用电压倍压器将110 V提升至220 V左右；

★PC电源上的开关管由一对功率MOSFET管构成，当然也有其他的组合方式，之后我们将会详解；

★变压器所需波形为方形波，所以通过变压器后的电压波形都是方形波，而非正弦波；

★PWM控制电流往往都是集成电路，通常是通过一个小的变压器与一次侧隔离，而有时候也可能是通过耦合芯片（一种很小的带有LED和光电晶体管的IC芯片）和一次侧隔离；

★PWM控制电路是根据电源的输出负载情况来控制电源的开关管的闭合的。如果输出电压过高或者过低时，PWM控制电路将会改变电压的波形以适应开关管，从而达到?！镎涑龅缪沟哪康?
